Makcu плата ESP32-S3 Arduino: как прошить, подключить и где купить

Что такое Makcu ESP32-S3 и как она работает

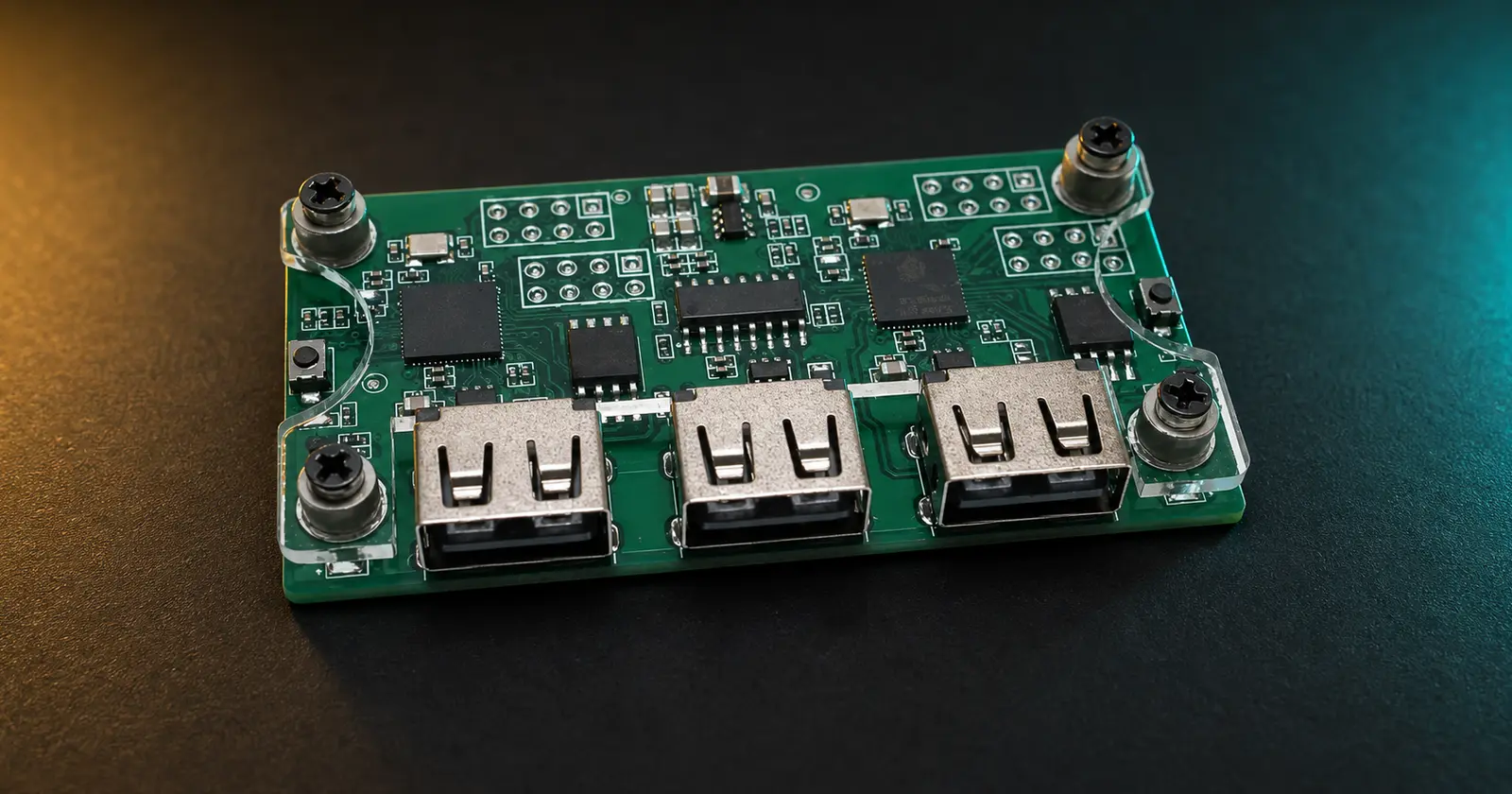

Makcu — аппаратный USB-мост для устройств ввода. Она размещается между компьютером и мышью: принимает USB-сигналы с одной стороны, обрабатывает команды управляющей программы и передаёт итоговый поток на другую сторону. Такой принцип применяют не только для игровых профилей, но и для тестирования интерфейсов, переназначения управления, автоматизации и специальных средств доступности.

Главное отличие от простой ESP32-S3 DevKit — двухконтроллерная архитектура. В открытом проекте MAKCM левая и правая части имеют разные задачи: одна ведёт себя как USB-устройство для компьютера, вторая работает с подключённой мышью как USB-host. Между ними организован обмен данными. Поэтому случайная плата ESP32-S3 с одним чипом и двумя разъёмами не является полноценной заменой Makcu.

Плата не читает память игры, не создаёт изображение поверх экрана и не превращается в самостоятельный «аимбот». Она обрабатывает только поток ввода. При этом правила конкретной игры или платформы могут запрещать автоматизацию независимо от способа подключения, поэтому аппаратный формат нельзя считать гарантией разрешённости или «невидимости».

Почему Makcu называют ESP32-S3 Arduino Development Board

Слово Arduino в карточках маркетплейсов часто означает не бренд платы, а возможность программировать микроконтроллер ESP32-S3 через Arduino IDE и пакет Arduino-ESP32. Сам чип ESP32-S3 поддерживает встроенный USB, режимы CDC и DFU, поэтому прошивку можно загружать без отдельного преобразователя USB-UART, если конкретная разводка платы подключена к встроенному USB контроллера.

Для обычного проекта разработчик может использовать Arduino IDE, ESP-IDF или готовый инструмент производителя. Но для Makcu важно помнить о двух микроконтроллерах и назначении портов. Загрузка случайного скетча «ESP32-S3 Dev Module» может стереть рабочую прошивку одной стороны. Если цель — настройка Makcu для совместимого ПО, безопаснее использовать предназначенный для неё файл и программу, а не универсальный пример Arduino.

Как выбрать Makcu и не купить обычную ESP32-S3

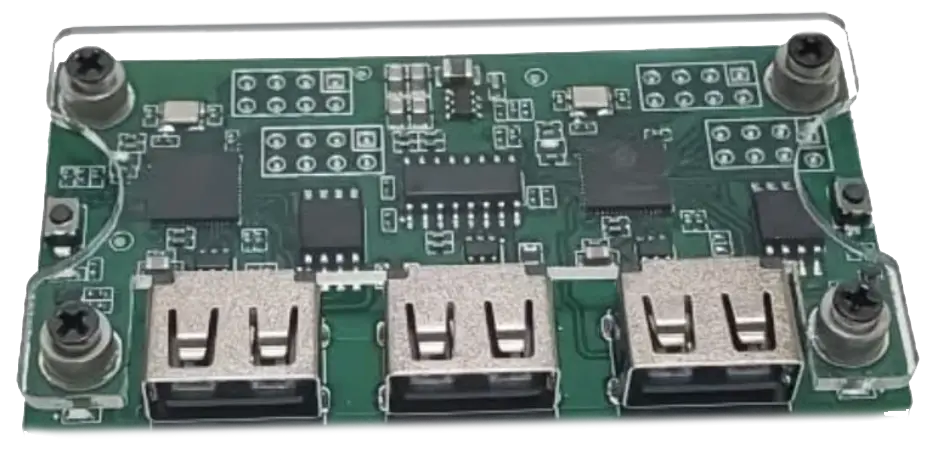

Название объявления не гарантирует совместимость. Перед оплатой попросите продавца подтвердить ревизию и сравните реальные фотографии со следующей проверкой:

• Три USB-порта. На нужной плате они расположены в один ряд. Два внешних порта участвуют в работе разных ESP32-S3, средний используется для управляющего соединения.
• Две Boot-кнопки. По одной кнопке возле левой и правой стороны. Они нужны, чтобы раздельно перевести каждый контроллер в режим загрузки.
• Два микроконтроллера. Если на фото виден только один ESP32-S3, перед вами другая плата, даже если продавец добавил MAKCU в заголовок.
• Два кабеля с данными. Кабель только для зарядки не подойдёт. Уточните количество и тип разъёмов в комплекте.
• Состояние прошивки. «Pre-flashed» означает готовность к подключению; «unflashed» — необходимость самостоятельно прошить обе стороны.
• Корпус и изоляция. Открытая плата дешевле, но защитный корпус снижает риск короткого замыкания, случайного нажатия и механического повреждения.
• Отзывы именно о ревизии. Смотрите фотографии покупателей, а не только рендер продавца. Обращайте внимание на стабильность USB, комплект кабелей и работу Boot-кнопок.

Где купить Makcu плату ESP32-S3

Makcu встречается под названиями MAKCU Development Board, MAKCU Key&Mouse Box, ESP32-S3 Arduino Development Board и MAKCM. Цена отдельной платы может быть ниже распространённого диапазона 20–30 USD, а комплект с корпусом, кабелями, проверкой и локальной доставкой обычно стоит дороже. Сравнивайте полную стоимость заказа, а не только цифру в карточке.

Готовый комплект

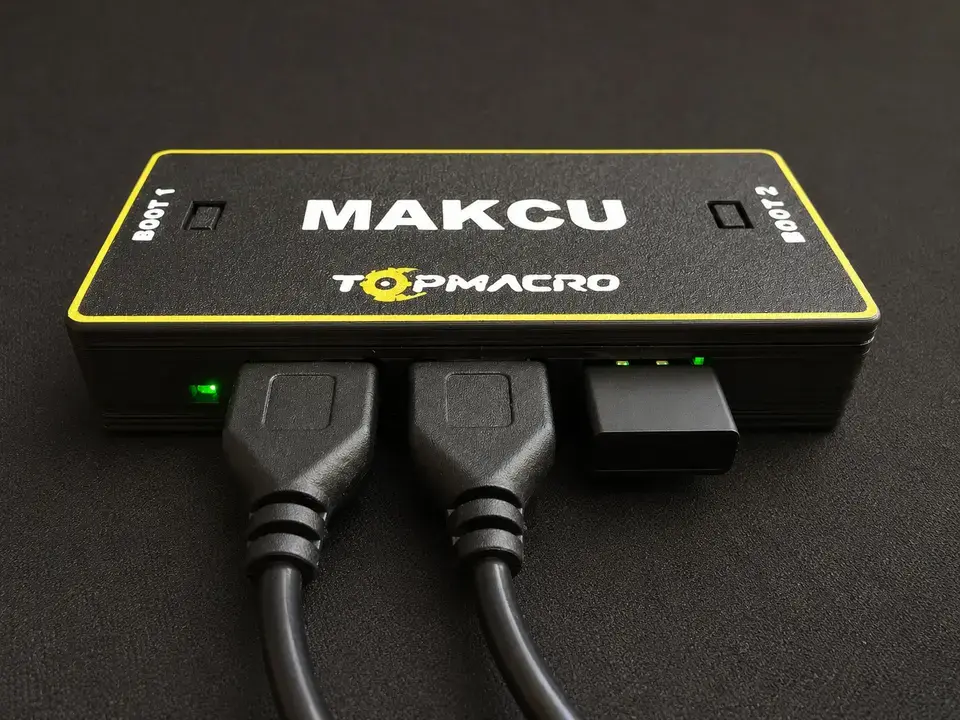

Makcu в корпусе TopMacro с двумя кабелями

В комплекте плата уже прошита и проверена, установлена в защитный корпус и готова к подключению. Прилагаются два USB-кабеля и 30 дней подписки на программу с макросами в подарок.

Доставка в разные страны Комплект и подробная инструкция

Как прошить Makcu ESP32-S3: понятная последовательность

Сначала выясните, нужна ли прошивка вообще. Готовую проверенную плату лучше подключить и протестировать в штатном режиме. Если продавец прямо указал unflashed, устройство циклически переподключается или служба поддержки попросила обновить firmware, используйте совместимую программу и файл.

Ниже приведена логика процедуры для распространённой двухсторонней Makcu. Названия кнопок в программе могут меняться, поэтому перед началом откройте актуальное руководство TopMacro со скриншотами.

1. Подготовьте рабочее место.

   Скачайте предназначенную для Makcu программу из проверенного источника, закройте другие приложения, которые могут удерживать COM-порт, и полностью отсоедините плату от USB.

2. Переведите левую сторону в Flash mode.

   Удерживайте левую Boot-кнопку и, не отпуская её, подключите кабель к левому USB1. Когда программа увидит плату в режиме прошивки, кнопку можно отпустить.

3. Прошейте USB1.

   Выберите действие для левой стороны — обычно оно подписано как USB1 Flash. Не отключайте кабель и не закрывайте программу до сообщения об успешном завершении.

4. Полностью отключите плату.

   После завершения отсоедините USB и подождите несколько секунд. Одновременная прошивка двух сторон не нужна.

5. Повторите для правой стороны.

   Зажмите правую Boot-кнопку, подключите только правый USB3, дождитесь Flash mode и запустите действие USB3 Flash.

6. Соберите рабочую схему заново.

   Отключите плату, затем подключите USB1, USB2 и мышь в USB3 согласно выбранной схеме. Проверьте появление COM-порта и движение мыши до запуска автоматизации.

В универсальной документации Arduino-ESP32 вход в download mode выполняется через BOOT и RESET, а для ESP32-S3 доступны USB CDC и DFU. На Makcu роль кнопок и портов определяет её разводка, поэтому инструкция обычной DevKit не должна подменять руководство конкретной ревизии.

Как подключить Makcu после прошивки

На распространённой ревизии три порта выполняют разные задачи. Не ориентируйтесь только на положение кабелей на случайной фотографии: проверьте подписи USB1, USB2 и USB3 на своей плате или в документации продавца.

Для схемы с Android нужен именно OTG-адаптер, поддерживающий передачу данных. Обычный зарядный переходник может подавать питание, но не создать USB-соединение. Для схемы с двумя компьютерами управляющая программа запускается на втором устройстве; при варианте с одним ПК USB1 и USB2 подключаются к одной системе.

Начинайте проверку без активных сценариев: убедитесь, что мышь определяется, курсор двигается естественно, кнопки и колесо работают, а управляющая программа видит COM-порт. Только после этого загружайте профиль. Подробные схемы для одного ПК, двух ПК и Android находятся в расширенном руководстве по подключению Makcu.

Типичные ошибки после покупки и прошивки

Безопасная эксплуатация и правила платформ

Используйте Makcu только в сценариях, которые разрешены правилами программы, игры, сервера или турнира. Аппаратное устройство не отменяет пользовательское соглашение и не гарантирует отсутствие санкций. Не доверяйте объявлениям с обещаниями «100% undetected»: технически проверить такое обещание на все будущие обновления невозможно.

Перед обновлением сохраняйте номер ревизии и текущую версию прошивки, не устанавливайте неизвестные исполняемые файлы и проверяйте источник загрузки. Не подключайте открытую плату к металлической поверхности; корпус полезен не только эстетически, но и как защита от короткого замыкания.
